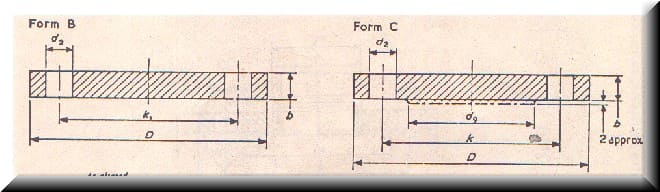

TABLE 25/8 STEEL PLATE BLANK FLANGES

Nominal pressure 25 bar (1 bar = 100000 N/m2)

Nom size FLANGE Spigot d9 Bolting Drilling
D b No. d2 k
10 90 16 - M12 4 14 60
15 95 16 - M12 4 14 65
20 105 18 - M12 4 14 75
25 115 18 - M12 4 14 85
32 140 18 - M16 4 18 100
40 150 18 - M16 4 18 110
50 165 20 - M16 4 18 125
65 185 22 55 M16 8 18 145
80 200 24 70 M16 8 18 160
100 235 24 90 M20 8 22 190
125 270 26 115 M24 8 26 220
150 300 28 140 M24 8 26 250
175 330 28 165 M24 12 26 280
200 360 30 190 M24 12 26 310
250 425 32 237 M27 12 30 370
300 485 34 285 M27 16 30 430
350 555 38 332 M30 16 33 490
400 620 40 380 M33 16 36 550
450 670 42 425 M33 20 36 600
500 730 45 475 M33 20 36 660
