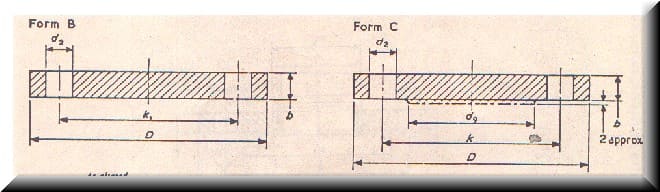

TABLE 6/8 STEEL PLATE BLANK FLANGES
Nominal pressure 6 bar (1 bar = 100000 N/m2)
|
Nom size |
FLANGE |
Spigot d9 |
Bolting | ...................Drilling........................ | |||
| D | b | No. | d2 | k | |||
| 10 | 75 | 12 | -- | M10 | 4 | 11 | 50 |
| 15 | 80 | 12 | -- | M10 | 4 | 11 | 55 |
| 20 | 90 | 14 | -- | M10 | 4 | 11 | 65 |
| 25 | 100 | 14 | -- | M10 | 4 | 11 | 75 |
| 32 | 120 | 14 | -- | M12 | 4 | 14 | 90 |
| 40 | 130 | 14 | -- | M12 | 4 | 14 | 100 |
| 50 | 140 | 14 | -- | M12 | 4 | 14 | 110 |
| 65 | 160 | 14 | 55 | M12 | 4 | 14 | 130 |
| 80 | 190 | 16 | 70 | M16 | 4 | 18 | 150 |
| 100 | 210 | 16 | 90 | M16 | 4 | 18 | 170 |
| 125 | 240 | 18 | 115 | M16 | 8 | 18 | 200 |
| 150 | 265 | 18 | 140 | M16 | 8 | 18 | 225 |
| 175 | 295 | 20 | 165 | M16 | 8 | 18 | 255 |
| 200 | 320 | 20 | 190 | M16 | 8 | 18 | 290 |
| 250 | 375 | 22 | 237 | M16 | 12 | 18 | 335 |
| 300 | 440 | 22 | 285 | M20 | 12 | 22 | 395 |
| 350 | 490 | 22 | 332 | M20 | 12 | 22 | 445 |
| 400 | 540 | 22 | 380 | M20 | 16 | 22 | 495 |
| 450 | 595 | 24 | 428 | M20 | 16 | 22 | 550 |
| 500 | 645 | 24 | 475 | M20 | 20 | 22 | 600 |
