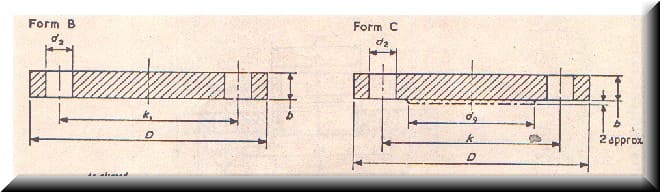

TABLE 40/8 STEEL PLATE BLANK FLANGES

Nominal pressure 40 bar (1 bar = 100000 N/m2)

Nom size FLANGE Spigot d9 Bolting Drilling
D b No. d2 k
10 90 16 - M12 4 14 60
15 95 16 - M12 4 14 65
20 105 18 - M12 4 14 75
25 115 18 - M12 4 14 85
32 140 18 - M16 4 18 100
40 150 18 - M16 4 18 110
50 165 20 - M16 4 18 125
65 185 22 55 M16 8 18 145
80 200 24 70 M16 8 18 160
100 235 24 90 M20 8 22 190
125 270 26 115 M24 8 26 220
150 300 28 140 M24 8 26 250
175 350 32 165 M27 12 30 295
200 375 34 190 M27 10 30 320
250 450 28 237 M30 12 33 385
300 515 42 285 M30 16 33 450
350 580 46 332 M33 16 36 510
400 660 50 380 M36 16 39 585
450 685 54 425 M36 20 39 610
500 755 56 475 M39 20 42 670
