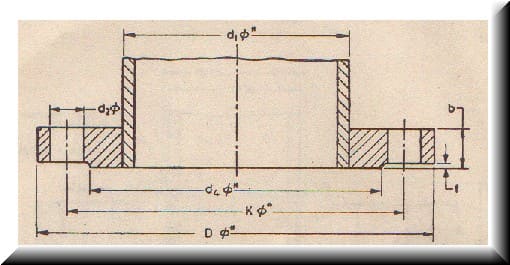

TABLE 38 PLATE FLANGES FOR WELDING

Nominal pressure 10 N/mm2. (All Dimensions in millimetres.)

Nom size	Pipe o.d. d1	FLANGE		RAISED FACE		Bolting	..........Drilling..........
Nom size	Pipe o.d. d1	D	b	d4	f	Bolting	No.	d2	k
10	17.2	100	20	40	2	M12	4	14	70
15	21.3	105	20	45	2	M12	4	14	75
20	26.9	130	22	58	2	M16	4	18	90
25	33.7	140	24	68	2	M16	4	18	100
32	42.4	155	24	78	2	M20	4	22	110
40	48.3	170	26	88	3	M20	4	22	125
50	60.3	195	28	102	3	M24	4	26	145
65	76.1	220	30	122	3	M24	8	26	170
80	88.9	230	34	138	3	M24	8	26	180
100	114.3	265	36	162	3	M27	8	30	210
125	139.7	315	42	188	3	M30	8	33	250
150	168.3	355	48	218	3	M30	12	33	290
175	193.7	385	54	260	3	M30	12	33	320
200	219.1	430	60	285	3	M33	12	36	360
250	273	505	72	345	3	M36	12	39	430
300	323.9	585	84	410	4	M39	16	42	500
350	355.6	655	95	465	4	M45	16	48	560
400	406.4	715	106	535	4	M45	16	48	620
500	508	870	128	615	4	M52	20	56	760
